5.4.1 防静电不发火细石混凝土地坪

5.4.1.1清理地面，

5.4.1.1.1 对地基表面的浮灰、松散浮浆、建筑垃圾等清理干净。

5.4.1.1.2 用专业地坪铣刨机或抛丸机对表面进行拉毛处理，对表面竖横式凿毛，使地面粗造不平，粗糙凹凸程度为2mm左右，使原地面露出真正坚实的地骨。

5.4.1.1.3 确保垫层清洁无圬以便良好结合，浇筑前应放水养护1天以上，使地面基层充分润湿。

5.4.1.2 确定地坪厚度

5.4.1.2.1 应事先在墙面、柱面上距地面50cm处弹水平墨线，确定面层基准点，确定地坪厚度，做好水泥灰饼水平点，地面有地漏、沟槽时，地面应提前用同类水泥砂浆做好边角带。

5.4.1.2.2 做好泛水坡度，亦可以选择模板或临时导轨做水平点，进行找平，模板或导轨的上标高为最终完成面标高。

5.4.1.2.3 地面有地漏或排水沟的，需要在地漏周围不少于500mm位置开始放坡，有排水沟的需要在排水沟2000mm位置开始放坡，放坡坡度不小于0.5%，同时不大于3%，具体坡度参考设计要求。

5.4.1.3 敷设防静电接地网络

5.4.1.3.1敷设防静电网格型接地网络，距墙(柱)边500mm处按装接地导电网，采用φ4mm-6mm涨拉圆钢筋分隔成2000mm-3000mmx2000mm-3000mm方阵，导电网格边长尺寸不宜大于6m，接点处钢筋应焊接牢固。

5.4.1.3.2导电网连接，按装钢筋时遇到钢筋不够长，当焊接需要连接时，扁铁搭接长度应是扁铁宽度的2倍或圆钢直径的10倍，接头处重叠应不小于50mm-60mm，应焊接牢固，焊接长度不宜小于30mm，焊接完工后应逐点、逐条、逐格检查是否焊接牢固。

5.4.1.3.3敷设导电网接地引出线，接地网引出地面部分导电网上接地引出线，焊接长度不得小于50mm，接地引出线应采用镀锌钢筋φ10mm-φ12mm或3mmx25mm镀锌扁钢或不锈钢，埋入地面长度不应小于600mm，接地引出线露出部分应做绝缘处理，或埋入墙内，预埋高度30cm-40cm，并与等电位接线盒连接，在爆燃环境中导电网和引出线不能暴露在室内，必须包裹隐藏。

5.4.1.3.4如果楼面有变形伸缩缝，导电网可不连接时，建筑变形缝两侧导电网应各自连接，导电钢筋应以u型从楼的两侧各伸一条到另一楼面，并和导电网相连接，连接方式应用焊接或螺栓连接，使导电网形成一个整体。

5.4.1.3.5 防静电接地网示意图

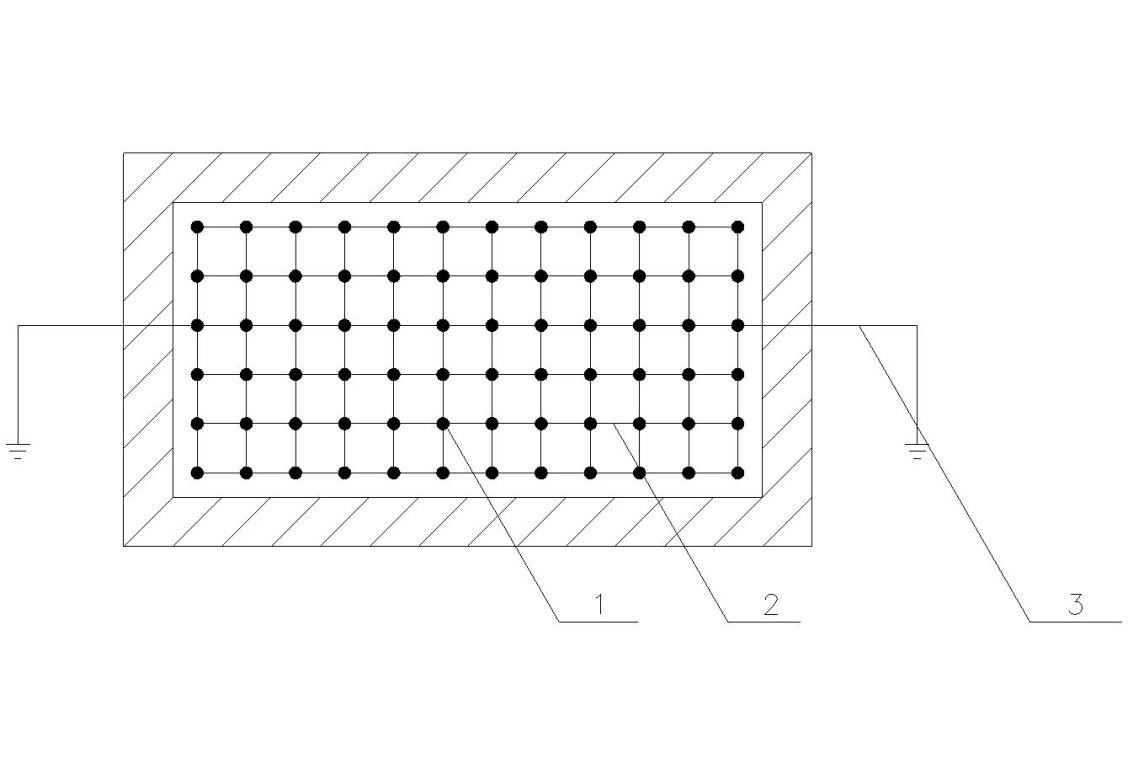

5.4.1.3.5.1 方阵形防静电接地网示意图，见图1所示。

图1 方阵形防静电接地网示意图

说明：

1——钢筋交叉口焊接点

2——钢筋网络φ4mm-6mm

3——防静电接地网络接地引出线（扁铁或钢筋）不能与防雷接地、中性点接地线（端）连接，并需单独设置。

5.4.1.3.5.2 十字形防静电接地网示意图，见图2所示。

图2 十字形防静电接地网示意图

说明：

1——钢筋交叉口焊接点

2——钢筋网络φ4mm-6mm

3——防静电接地网络接地引出线（扁铁或钢筋）不能与防雷接地、中性点接地线（端）连接，并需单独设置。

5.4.1.3.5.3 鱼骨形防静电接地网示意图，见图3所示。

图3  鱼骨形防静电接地网示意图

说明：

1——钢筋交叉口焊接点

2——钢筋网络φ4mm-6mm

3——防静电接地网络接地引出线（扁铁或钢筋）不能与防雷接地、中性点接地线（端）连接，并需单独设置。

5.4.1.3.6 同平面房间接地网应与公共静电接地系统可靠连接，每个房间至少有两个引出接地点，在接地点处设置等电位接线盒，根据要求连接接地端子。

5.4.1.3.7 单体（间）小于 3000mm x 3000mm 的地面，应将钢筋铺设成小于3000mm x 3000mm的正方形方阵、长方形方阵、十字形、方阵或鱼骨形等，参照图2、图3。

5.4.1.3.8 单体（间）面积达到1000m2及以上的面积较大时，建议复加规格3mm×（25-30）mm扁铁(钢、铜)绕内墙一圈的环形导电网，方阵形和环形导电网的交接处，应进行固定或焊接，扁铁引出部分不能暴露室内，应包裹隐藏。

5.4.1.3.9 防静电地网铺设完成后，应检测防静电金属地网系统的导通性能，确保防导电性能和连接良好，并应做隐蔽工程验收记录。

5.4.1.4 安装接地系统及地坪构造的示意图，见图4所示。

图4 安装接地系统及地坪构造示意图

说明：

1——墙（柱）体

2——接地引下线

3——等电位及接线盒或静电接地端子，接线盒距地面30cm-40cm，

4——防电金属网引上线

5——防静电金属网

5.4.1.5 镶嵌分格条(如果选择切伸缩缝，这个工序可免)

5.4.1.5.1 分格条规格宜为厚3mm-5mmx高12mm-25mm工字型，按设计厚度要求镶嵌分格条，用掺入细砂的同色水泥浆以八字型稳固分格条，并确保分格条叉口交接处10mm及上口2mm-3mm无水泥浆。

5.4.1.5.2 作为铺地坪面层平整度的依据，分格条平直度2m误差应小于3mm，有泛水需求的应按设计要求事前做好地面坡度。

5.4.1.5.3 分格条间距最大不应大于6m，分格条单条长度应小于2m，分格条间距最小应大于3m，金属分格条与导电网之间应有10mm剖面距离，在设计没有明确时，应按照先柱子与柱之间的中心进行均分，然后柱子与墙边的均分为原则。

5.4.1.5.4 应同时与原地面的伸缩缝，沉降缝等相应缝的位置保持一致，且应贯通建筑地坪的各构造层，中间应做间距为1.5m的水泥灰饼，以确保平整，如果是金属条，其接头或交叉不可连接，应确保3mm间距并涂绝缘漆，具体参照图6，非金属分格条则按照建筑规范操作。

5.4.1.5.5 分格条养护，分格条完工1天后进行洒水养护，至少保湿养护2天。

5.4.1.6 铺设平面层

5.4.1.6.1 结合层刷水泥浆，将防静电不发火水泥砂浆涂刷一道，做到刷多少面积，随后铺多少面积，根据施工进度，防静电不发火水泥砂浆涂刷后60分钟内施工摊铺混凝土，避免早刷水泥砂浆起不到粘接作用。

5.4.1.6.2 将掺入严格计量的导电粉、水泥、砂、石等粗细骨料，按照工艺说明配比成强度等级不低于c25防静电不发火细石混凝土，配合比应为1：2.4-2.8，地面厚度不低于30mm厚，宜为30mm-60mm，水泥强度不小于42.5＃，石子粒径宜为0.15mm-16mm，防静电不发火细石混凝土铺设平面层，

5.4.1.6.3 铺设平面层，待防静电不发火细石混凝土应充分搅拌均匀，铺平之后，即刻取出水泥灰饼以确保地面平整，浇筑大面积地面时，防静电不发火细石混凝土层内，应根据需求设置防开裂钢筋网φ3mm-φ4mm，钢筋网长100mm-250mm×宽100mm-250mm，

5.4.1.6.4 地坪面层表面严禁裸露导电网(防开裂钢筋网)等金属，接地金属导电网(防开裂钢筋网)地坪表面保护层厚度不少于10mm厚，细石混凝土层内选择设置抗裂网的，应置于面层的上部，同时增加支撑，保障施工过程中避免钢筋网翘头或踩入混凝土下部起不到抗裂作用，同时保证钢筋抗裂（钢纤维）网的混凝土保护层满足10mm厚度。

5.4.1.6.5 施工期间，安排专人对导电网进行检查，确保导电网的电气连续性，不能因施工时设备的碾压而产生导电网的断开或脱焊。

5.4.1.6.6 然后整实刮平,随浇随抹光，抹光时，墙柱的周边预先用手工铁株子抹平，中间用抹光机上大盘提浆，抹光机应纵横交错进行，均匀有序，关注地面的干硬度，应及时用抹光机收光，抹光机应进行纵横交错3次以上，直至平整光洁。

5.4.1.6.7 地坪养护，地面完工后表面应覆盖薄膜(织物)保湿养护，洒水养护时间不少于7天，按常规进行养护。

5.4.1.7 铺贴踢脚线

5.4.1.7.1 将掺入严格计量的导电粉、水泥、不发火砂、不发火石等粗细骨料,按照工艺说明配比成不低于m20的防静电不发火水泥砂浆。

5.4.1.7.2 踢脚线与柱、墙面应紧密结合，踢脚线高度及出柱、墙厚度应符合设计要求，且均匀一致，当无设计要求时，踢脚线规格宜为：高100mm-250mm，厚度为：8mm-20mm，然后整实刮平,随浇随抹光。

5.4.1.7.3 踢脚线不需设置接地或导电网，但必须使用防静电踢脚线。

5.4.1.8 伸缩缝处理(如果选择分格条，这个工序可免)

5.4.1.8.1面层做好收光完毕24-48小时切割伸缩缝，冬季间隔时间略长。

5.4.1.8.2 缝间距最大不应大于6m，缝间距最小应大于3m，缝口3mm-5mm，缝深15mm左右，切缝深度满足地坪面层厚度的1/3。

5.4.1.8.3 在设计没有明确时，应按照先柱子与柱之间的中心进行均分，然后柱子与墙边的均分为原则，对于首层地面反梁结构参考梁的两侧进行切割。

5.4.1.8.4 缝隙内干燥后，应选择合适的填缝材料，选择有弹性的填缝材料，诸如，聚氨酯、玻璃胶填缝或沥青灌缝。

5.4.1.9 涂固化剂（蜡水）

5.4.1.9.1 涂固化剂（涂蜡水）施工，地坪面层完工约30天左右，待有影响面层质量的其他工程全部完工后进行。

5.4.1.9.2 表面进行涂固化剂（涂蜡水）研磨施工，根据需求选用粗、细、精磨磨片16目……2000目依次研磨出后，再涂上固化剂（涂蜡水）进行研磨抱光，使固化剂（蜡水）充分渗透入地面表内层，使地坪表面达到清洁光亮。

5.4.1.9.3 建议优先采用固化剂材料，因为此材料可以使地坪表面的强度、光洁度、防尘、防渗漏等效果更佳。

5.4.1.9.4 涂固化剂（蜡水）施工在确保防静电性能的基础上进行，固化剂施工技术等，参照附录a 编制说明的3条说明。

5.4.1.10 地坪成品保护，

5.4.1.10.1 地坪施工完毕交付验收前的成品保护。

5.4.1.10.2 为确保其材料的性能，应在施工完毕后，需在防静电不发火地坪上施工及安装作业时，应当采用薄膜、防火布、木胶板以及水泥石膏板等对地坪进行一定的保护措施。

5.4.1.10.3 如因电焊、切割、污染、砸伤或碰撞等施工造成的破坏，需要修复性作业。

5.4.1.10.4 修补后再次复测其防静电不发火的性能，达到相关验收标准为准。
