接地施工规定

6.1  施工材料



6.1.1  降阻剂,应采用无机材料构成的多组份复合降阻剂,低电阻耐腐蚀功能材料,用于室外接地引线及接地极(桩)周围



6.1.2  环氧树脂漆(绝缘漆),用于涂刷引下线之间及与接地体的焊接



6.1.3  扁铁(钢铜),采用厚(3mm-4mm)x(25mm-40mm)的镀锌扁铁,用于室外接地引下线,埋于土壤内部分宜采用铜质镀铜的钢或不锈钢。



6.1.4  圆钢(铜)管,采用φ(3mm-5mm)x(60mm-120mm)不锈钢管镀铜的钢管铜管,用于室外埋于土壤里的接地极(桩)



6.2  施工机械



6.2.1  搅拌用于降阻剂材料搅拌,由于渗入了导电粉等添加剂,每一组材料应搅拌3分钟以上,使材料充分混合



6.2.2  挖土机,用于深挖原地面1m-3m深度,以预埋接地体。



6.2.3  电焊机用于焊接地体,接点处应焊接牢固



6.3  施工工具



6.3.1 铁锹、铁抹、灰桶、照明灯、配电箱、铁锤



6.3.2 安全帽口罩反光马夹劳保鞋保护服电焊防护罩绝缘手套。



6.4  施工准备



6.4.1  专业施工资质施工单位应具有防静电地坪工程的专业施工资质及组织管理体系。



6.4.2  施工工序验收,施工前应按照设计要求及相关标准,如设计要求与标准不符合时,应与设计、业主及现场负责人进行沟通明确设计和验收标准后,施工单位应编制施工组织设计方案,隐蔽工序施工记录或相关资料,应由相关责任代表确认签字后,方可进行下道工序的施工,验收表格参照表4、表5。



6.4.3  材料检验报告,所有使用的原材料,如扁铁(铜)、圆钢(铜)、降阻剂等在进入施工场地后,分类存放,应出示相关检验报告及出厂合格证,交项目部备案,整个项目原材料应保持连续性,使用同一品牌、同一厂家,除非特殊原因非必要施工中途不得更换,必须更换的,应与项目部充分沟通后再更换。



6.4.4  现场环境管理,各种施工材料现场应堆放整齐,准备充足,设备工具和消防器材应齐全,对有害、易燃、易爆等危险性的材料,应专人保管,垃圾、废料等应备好临时存放处,施工期间统一处理,



6.4.5  岗前制度培训,由于施工场所的特殊性,施工人员进入现场施工前,应配合项目部,安排学习安全、各项规章制度等,通过项目安全部门同意后方可施工,确保工完场清、安全施工、文明施工。

6.5  接地端子安装及等电位连接

6.5.1  接地端子必须与防静电接地极相接接地端子设置位置应根据设计要求确定。无明确规定时,每个独立层面至少需要2个接地端子,相邻间距不宜大于25m,如示例图。接地端子应安装在隐蔽的上风口处,不影响生产和使用。面积较大时可设置相对应的4-6个接地端子,也可以根据需求设置若干个接地端子。

6.5.2  采用联合接地系统时,接地系统不与设备安全保护接地系统串接、搭接而是采用联合共用接地极(点)方式在接入大地前应设置总等电位连接瑞子各楼层等电位接地端子、各防静电接地端子均并联连接到总等位接地端子并在其引出与防静电接地极相连的主引出线。其主引出线截面积不应小于95mm2(或提符合gb50944相关规定)金属导体之间的连接要牢固并具有一定机械强度,各个连接部位之间的电阻值不应大于0.1ω。室内铁磁性连线(扁铁、钢筋等)露出地坪表面部分,应做绝缘或包裹隐蔽处理。

6.6  接地系统组成,防静电不发火地坪接地系统由室内接地端子和连线、接地网、室内外连接装置、室外接地线、地线接地极(桩)组成。

6.7  静电接地线的连接

6.7.1  联合接地通过总等电位接地端子连接的共用接地极(桩),其采用扁铁或圆钢直接焊接。焊接时扁铁搭接长度应是扁铁宽度的2倍或圆钢直径的6倍。当采用螺栓连接时,螺栓规格不应小于m10,其金属表面应去锈去油污或采用电镀螺栓,并可采用弹簧垫圈防止螺帽松动。

6.7.2  选择单独接地方式时,用扁铁或圆钢直接焊接,扁铁搭接长度应是扁铁宽度的2倍或圆钢直径的6倍。其应与防雷接地装置保特20m以上距离,接地极视地质条件可设单极、双极或三极一组,各极间距应大于3m。单独防静电接地电阻应小于10ω。

6.8  室内接地引出线保护,防静电接地应严格按设计或技术要求连接, 接地系统宜采用镀锌扁铁(钢、铜)或裸铜导线(带),有绝缘外皮时,外皮颜色应为黄绿相间,室外部分冝用改性耐阳光晒的塑料管,扁铁(钢、铜)引出部分不能暴露在室内,应包装隐藏。

6.9  接地装置

6.9.1  接地体材料,接地体的材质、名称和规格,应符合表3

表3       接地体的材质、名称、规格



材 质



名 称

规 格

备 注

mm

mm

直 径

φmm

mm



     铁    钢    铜

扁 铁(钢)



2-4

25-40



埋于土壤中的焊接处部分应做防腐措施

扁 铜

2-4

25-40



埋于土壤中的焊接处部分应做防腐措施

圆 钢

2-5


60-120

2000-3000

表面光滑连贯,无焊剂斑点

圆 铜

2-5


60-120

2000-3000

表面光滑连贯,无焊剂斑点

钢 板

3-5

400-600


400-600


铜 板

3-5

400-600


400-600


6.9.2  引下线按装

6.9.2.1  为了减少引下线的电感量,故引下线应沿最短的接地路径敷设。

6.9.2.2  引下线的布置一般采用明敷、暗敷或利用建筑物内主钢筋敷设,对于建筑外观要求较高的建筑物,引下线可在室内外采用暗敷,引下线敷设应平正、顺直、无急弯。

6.9.2.3  引下线应在距地面0.3m-1.8m处装设断接卡(连接板),连接板处宜设明显标志,参照图9,以便于拆装维修时不破坏其他设施。

6.9.3  接地极(桩)装置对土壤高低电阻率方法(以下二种方法,根据需求可选择其一)

6.9.3.1  在电阻率较高的土壤,如沙质、岩石、冰冻土壤、干燥地区做接地装置,在电阻不能满足时应降底土壤电阻,宜采用下列方法。

6.9.3.1.1  依建筑物铺设时,接地宜采用多支线外引接地装置,极尽可能向外延伸,也可向下深埋于较深的低电阻率土壤中。

6.9.3.1.2  选择利用地下水较为丰富的水库、隧洞、尾水渠、河道及已有非防爆的金属管(井)道等。

6.9.3.1.3  换土、采用降阻剂、水位较低的区域铺设人工接地极。

6.9.3.1.4  为了安全、冰冻土壤等因素,宜埋于地坪表面0.5m以下。

6.9.3.2  在电阻率较低的土壤,如在土壤地下水丰富常年积水较多,深入地表面1m处即渗水,土壤电阻较低能满足时做接地装置,宜采用下列方法。

6.9.3.2.1  接地体(桩)可采取水平设置,可埋于地面深1-3m米。

6.9.3.2.2  由于地下水丰富,降阻剂原材料的应采用工业盐与无机复合导电粉, 因为炭黑、石墨经地下水常年冲刷而使性能不长久。

6.9.3.2.3  接地体(桩)装置时,使用抽水泵向外排水, 直至降阻剂铺设后凝固48小时, 也可采用预制好的降阻剂模块, 以增加接地体(桩)地下接触面。

6.9.3.1.4  为了安全,宜埋于地坪表面0.5m以下。

6.9.4  接地棒()装置



6.9.4.1  视地质及环境条件可以采用水平式或垂直式敷设。



6.9.4.2  为了减少相邻接地体的屏蔽作用, 接地体的间距一般为5m,当接地装置敷设的地方受到限制时,上述距离可以适当减少,但一般不小于垂直接地体的长度。



6.9.4.3  接地棒()长度采用2m、2.5m、3m等,之间的间距应大于接地棒()长度,通常接地棒()长度2.5m时,接地棒()之间距离3m安装参照图10。



6.9.4.4  埋于土壤内部分引线及接地棒()材料,宜采用铜质镀铜的钢或不锈钢。



6.9.4.5  接地装置埋在土壤中的部分,其连接宜采用放热焊接,采用通常的焊接方法时,应在焊处做防腐处理。



6.9.5  接地棒()与接地引线的连接,为了以后维修方便,埋在土壤中的引线,应在距基础或墙边洒水坡0.8m之外的1-2m处设置人工接地体(连接板),并设置醒目的接地标志见图9,应在接地棒()与接地引线接触的部位两侧进行焊接,为了连接可靠性,扁铁(钢、铜)带弯成弧形或直角形直接与接地极(桩)和接地引线进行焊接。



6.9.6  铺设降阻剂接地棒()及引线按装好之后接地棒()与接地引线的周围,采用无机复合降阻剂放水搅拌成糊状,紧密的包裹在接地棒()与接地引线30mm-40mm周围以保护。安装参照图10。



6.9.7  接地棒()表面用土回填,待降阻剂干硬后,接地棒()与接地引线的地表面应用细土回填整平压实回填土内不应夹有石块垃圾等并设置醒目的接地标志见图9。安装参照图10。



6.9.8  接地极()标识,见示意图9




图9  接地极()标识



6.9.9  独立防静电接地系统布置图见图10。

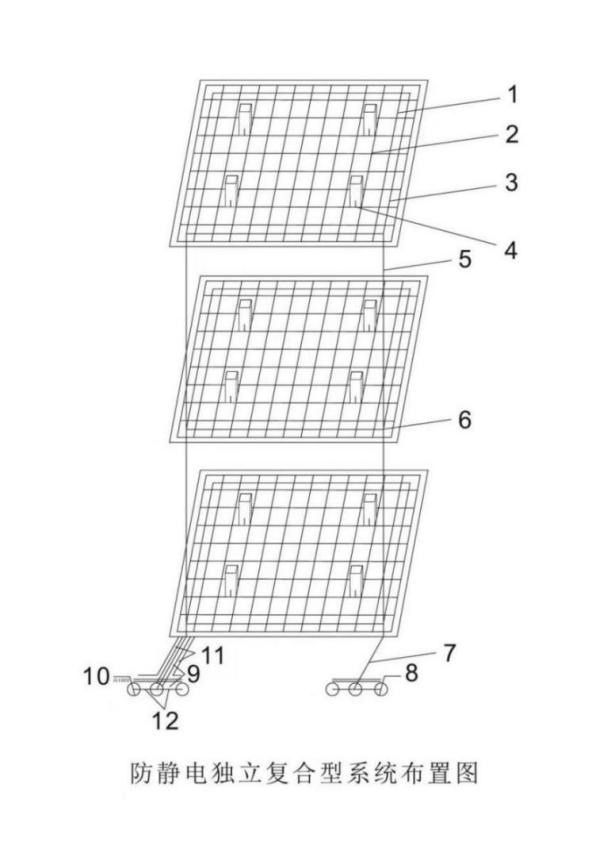

图10 独立防静电接地系统示意图

说明:

1——-用钢筋φ4mm-6mm筋φ1mm-φ4mm制作的网络;

2——-钢(铜)筋交叉口焊接点;

3——-用扁铁(铜)3mmx25mm制作的环形网络并与导电钢筋焊接扁铁引出部分不能暴露在室内,应包装隐藏

4——-用扁铁(铜)制作的引上线,用于工作机械设备接地,扁铁引出部分不能暴露在室内,应包装隐藏

5——-用扁铁(铜)制作的引下线,用于室内及室外并连接接地棒()扁铁引出部分不能暴露在室内,应包装隐藏

6—-—引下线与室内导电网进行连接的焊接点扁铁引出部分不能暴露在室内,应包装隐藏

7—-—室外接地引线,埋入室外地坪内,用于与接地棒()的连接

8—-—镀锌钢(铜)管(棒)用于接地极的接地桩,规格可以根据实际情况确定,埋设地应距防雷接地线(极)距离20m以上,距建筑物墙体20m以上;

9—--—降阻剂,用于接地棒周围的土壤中,降低接地电阻;

10——接地棒(桩)距地表面距离为500mm及以上;

11——接地棒(桩)周边土壤使用降阻剂范围:距接地棒300mm-400mm圆周范围内;

12——接地棒(桩)之间的间距应大于接地棒()长度,通常接地棒()长度2.5m时,接地棒()之间距离3m
