附录 b

（规范性）

地坪防静电性能检测方法

b.1  测试条件

b.1.1   测试环境条件，温度20 ℃～25 ℃、湿度40% rh～60% rh或在车间、工房正常生产时的温度、温度环境下测量。被测地面应干净无油污、且干燥。（规范性）

b.1.2   测试仪器，电阻测试仪：输出直流电压为10v、100v，短路电路应不小于13ma，量程满足1.0×10³ ω~1.0×10¹³ω，精度为±5%，或符合试验要求的同类仪器。

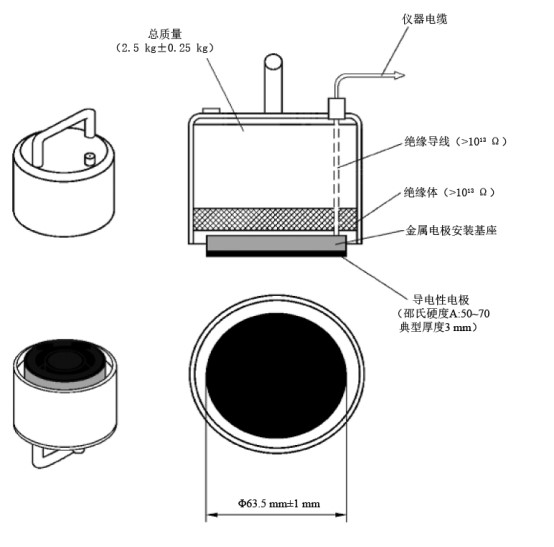

b.1.3   测试电极，圆柱状电极（如图b.1所示）：材质为不锈钢或铜；直径63.5 mm±1 mm；电极接触端材料为导电橡胶，其邵氏硬度a为（50~70），典型厚度3 mm，体积电阻小于500 ω；柱电极重2.5 kg±0.25 kg。顶部有绝缘手柄，绝缘电阻大于1.0×10¹³ω。

图b.1  柱状电极

b.2   测试方法

b.2.1   点对点电阻

b.2.1.1   将测试电极与测试仪器相连接。

b.2.1.2  将两个柱状电极置于试件表面上，除非另有规定，两柱状电极间距900mm～1000mm，并至少距离试件边缘100mm，如图b.2所示。

b.2.1.3   开启测试仪器，初始施加的测试电压为10 v，如指示电阻小于1.0×10⁶ω，15s后记录读数，则此测量值为结果。如果指示电阻大于或者等于1.0×10⁶ ω，关闭仪器电源输出，施加的测试电压调整为100v，15s后记录电阻值读数，此测量值为结果。

图b.2  点对点电阻测试方法示意图

b.2.2   对地电阻

b.2.2.1   将测试电极与测试仪器相连接。

b.2.2.2  将柱状电极置于试件表面上，除非另有规定，至少距离试件边缘100mm，如图b.3所示。

b.2.2.3   开启测试仪器，初始施加的测试电压为10 v，如指示电阻小于1.0×10⁶ω，15s后记录读数，则此测量为结果。如果指示电阻大于或者等于1.0×10⁶ ω，关闭仪器电源输出，施加的测试电压调整为100v，15s后记录电阻值读数，此测量值为结果。

图b.3  对地电阻测试方法示意图
